Inhaltsverzeichnis

• Voraussetzungen
• Konfiguration Vitalograph Spirotrac
• Konfiguration SAmAs
• Untersuchung durchführen

Voraussetzungen

Für die Anbindung des Gerätes müssen die folgenden Voraussetzungen erfüllt sein:

1. Die Gerätesoftware muss auf dem entsprechenden Computer installiert sein.
2. Die Gerätesoftware muss unabhängig von SAmAs voll funktionsfähig sein.

Konfiguration Vitalograph Spirotrac

Für eine funktionierende Kommunikation zwischen der Gerätesoftware Vitalograph Spirotrac und SAmAs, müssen Sie zunächst die Gerätesoftware konfigurieren.

1. Starten Sie die Gerätesoftware unabhängig von SAmAs.
2. Klicken Sie auf die Schaltfläche „Extras“.

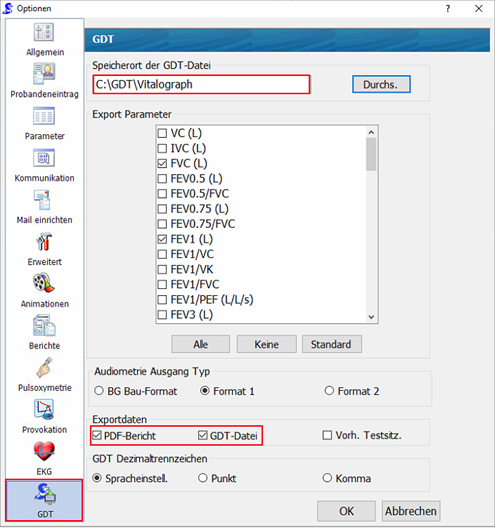

3. Wechseln Sie seitlich in den Bereich GDT und nehmen die Anpassungen für den Speicherort, den PDF-Bericht und der GDT-Datei anhand der nachfolgenden Grafik vor:


4. Verlassen Sie die Maske über.


Konfiguration SAmAs

Für eine funktionierende Kommunikation zwischen der Gerätesoftware und SAmAs, müssen Sie jetzt die Gerätesoftware mit SAmAs verbinden. Gehen Sie hierfür wie folgt vor:

1.  Starten Sie SAmAs und navigieren Sie in die Geräteeinstellungen (zu finden unter Daten -> System -> Geräteeinstellungen).






   Hinweis: Falls der Menüpunkt System oder Geräteeinstellungen nicht sichtbar ist, kann dies an fehlenden Berechtigungen liegen oder Sie befinden sich im Offlinebetrieb. (bei eingerichteter Replikation)

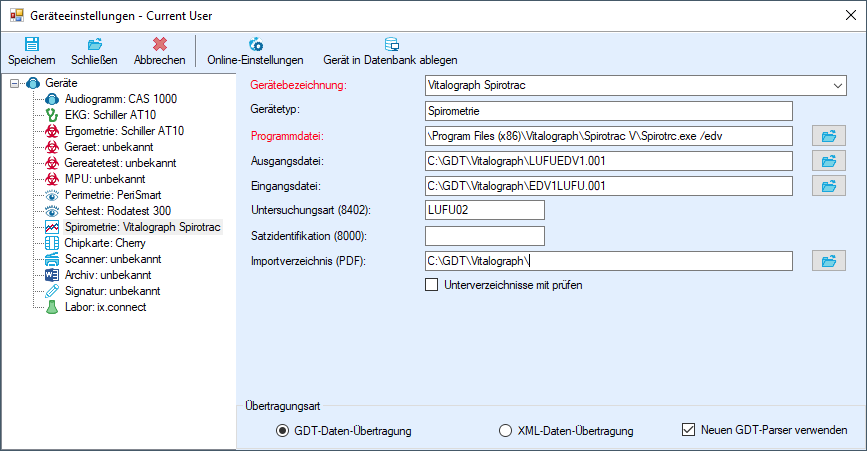

2. Wählen Sie den Punkt "Spirometrie" aus und geben die Daten anhand nachfolgender Abbildung ein:



   Hinweis: Bitte achten Sie darauf, den Dateinamen genauso wie auf der nachfolgenden Grafik dargestellt zu übernehmen. Wichtig ist hier auch die Groß- und Kleinschreibung.





   Gerätebezeichnung	Vitalograph Spirotrac
   Gerätetyp	Spirometrie
   Programmdatei	C:\Program Files (x86)\Vitalograph\Spirotrac V\Spi- rotrc.exe /edv
   Ausgangsdatei	C:\GDT\Vitalograph\LUFUEDV1.001
   Eingangsdatei	C:\GDT\Vitalograph\EDV1LUFU.001
   Untersuchungsart	LUFU02
   Importverzeichnis (PDF)	C:\GDT\Vitalograph\
   Übertragungsart	GDT-Daten-Übertragung
   Neuen GDT-Parser verwenden




3. Speichern Sie die Gerätekonfiguration über die Schaltfläche ab.



4. Die Gerätesoftware ist nun über die Anwendung SAmAs einsatzbereit.



Untersuchung durchführen

1. Öffnen Sie den Befundbaum eines Probanden und navigieren dort zu dem Struktureintrag "Spirometrie".


2. Erstellen Sie einen neuen Eintrag für "Spirometrie".

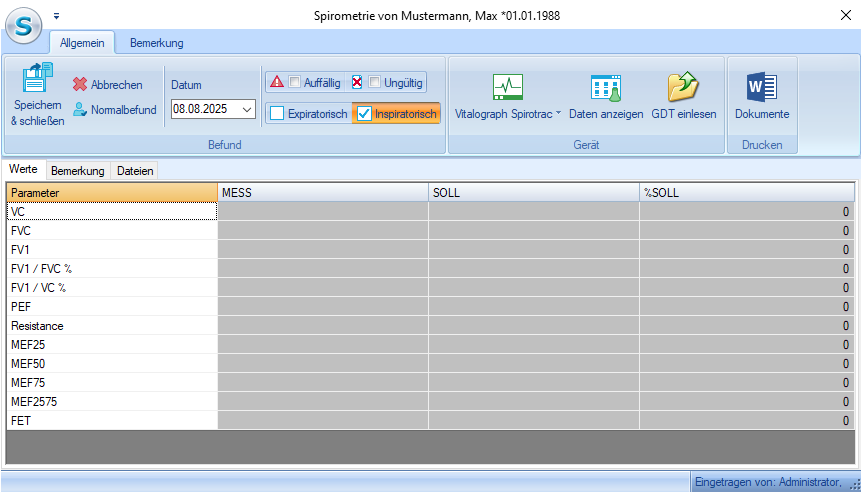

3. Es öffnet sich nachfolgendes Fenster, in dem Sie die Schaltflächezum Start der Gerätesoftware auswählen:





4. Führen Sie die Untersuchung mit der Gerätesoftwaredurch.


5. Nach dem Speichern der Daten in der Gerätesoftware werden die Daten nach Beendigung der Gerätesoftware automatisch an SAmAs übertragen und eingetragen.
